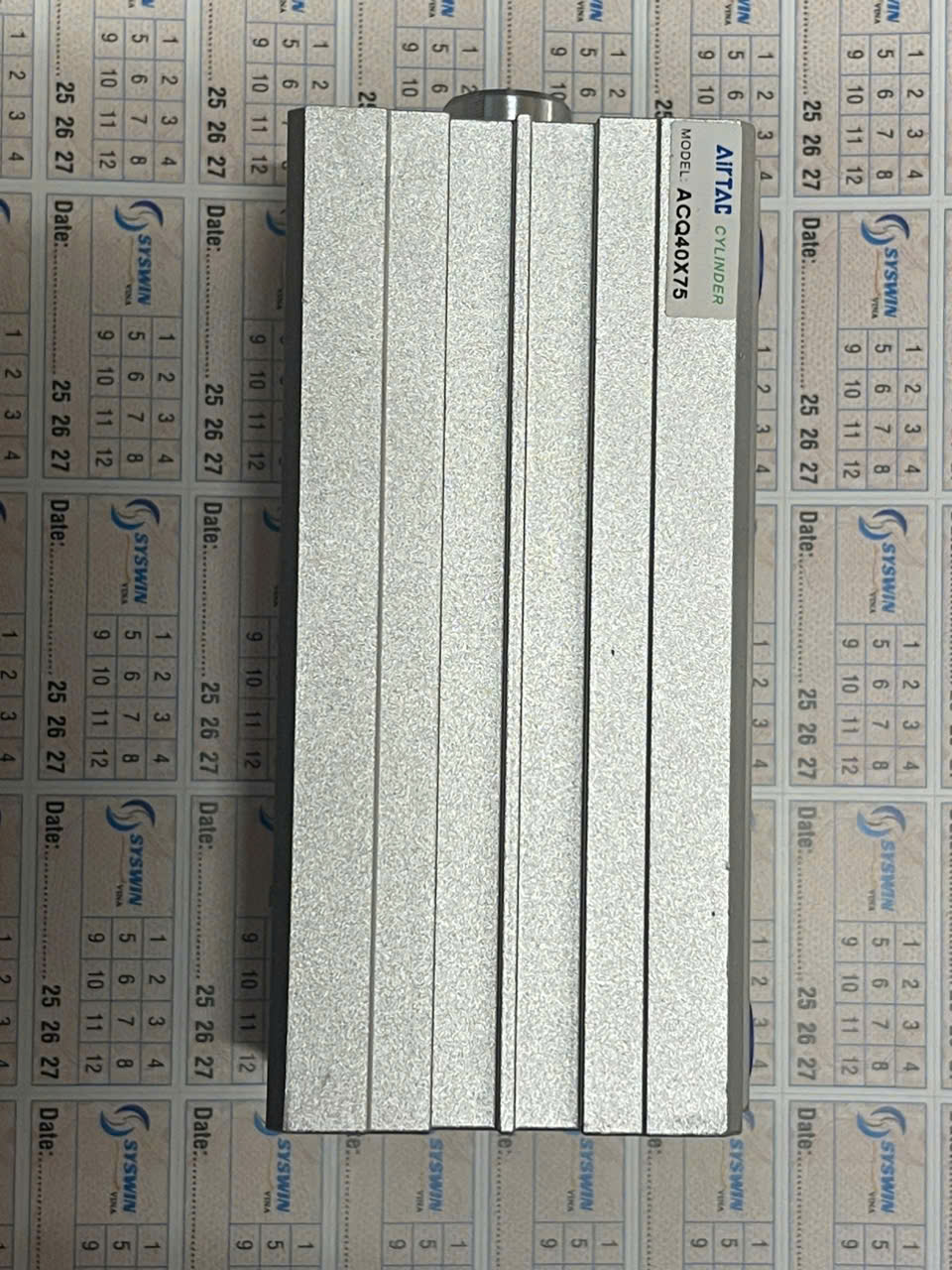

Xi lanh khí nén Airtac ACQ40X75 – compact Ø40, hành trình 75 mm, tác động kép
Airtac ACQ40X75 là xi lanh compact thân vuông thuộc series ACQ – dòng xi lanh bán chạy nhất của Airtac tại Việt Nam. Đường kính 40 mm, hành trình 75 mm, cho lực đẩy khoảng 750 N ở 6 bar trong thân máy rất ngắn, phù hợp cơ cấu kẹp, ép, đẩy trong máy lắp ráp điện tử, jig kiểm tra và băng tải. Kích thước lắp đặt tương đương SMC CQ2B40-75 / CDQ2B40-75, thay thế trực tiếp không cần gia công lại tấm gá.
Thông số kỹ thuật
| Mã sản phẩm | ACQ40X75 (series ACQ – compact cylinder) |
| Kiểu tác động | Tác động kép (double acting) |
| Đường kính piston | 40 mm |
| Hành trình | 75 mm (series có sẵn 5–100 mm) |
| Lực lý thuyết ở 0,6 MPa | Đẩy ≈ 754 N; kéo ≈ 660 N |
| Áp suất làm việc | 0,15 – 1,0 MPa |
| Tốc độ piston | 30 – 800 mm/s |
| Nhiệt độ làm việc | -20 °C đến +70 °C (không đóng băng) |
| Cổng khí | M5 × 0,8 |
| Môi chất | Khí nén (có hoặc không bôi trơn) |
| Vật liệu thân | Hợp kim nhôm; cần piston thép mạ crôm |
| Giảm chấn | Đệm cao su hai đầu |
| Cảm biến hành trình | Rãnh gắn sensor từ DMSG / DMSH / CMSG |
| Kiểu lắp | Bắt bu-lông trực tiếp hoặc phụ kiện FA, FB, LB, CB |
| Cấp bảo vệ / tiêu chuẩn | IP65 / ISO 6432 |
Ưu điểm
- Thân vuông cực gọn, tổng chiều dài chỉ khoảng hành trình + 55 mm – lắp được ở vị trí chật.
- Cần piston mạ crôm cứng, phớt NBR, đệm giảm chấn hai đầu – chạy êm, tuổi thọ trên 5 triệu chu kỳ.
- Giá chỉ bằng 40–60 % xi lanh Nhật cùng thông số, lý tưởng cho hạng mục thay thế, bảo trì.
- Đầy đủ phụ kiện đồng bộ: sensor từ, van tiết lưu PSL, van điện từ 4V210-08, khớp nối đầu cần.
Cách chọn mã
ACQ = tác động kép tiêu chuẩn; ACQS = tác động đơn; ACQJ = hành trình điều chỉnh; hậu tố B = cần xuyên hai đầu; hậu tố S = có nam châm gắn sensor (ví dụ ACQ40X75S). Đường kính khác trong series: Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm.
Ứng dụng
Kẹp, định vị sản phẩm trên jig kiểm tra; ép nắp, ép chốt, dán tem trong máy lắp ráp bán tự động; chặn/đẩy hàng trên băng tải; máy đóng gói, máy cắt, máy dập nhỏ.
Đọc thêm: Xi lanh Airtac ACQ40X75 – thông số, cách chọn và ứng dụng thay thế SMC. Xem thêm sản phẩm Airtac và thiết bị khí nén.
Mua xi lanh Airtac ACQ40X75 tại SYSWIN VINA
Sẵn kho tại Bắc Giang, giao nhanh trong ngày khu vực Bắc Giang – Bắc Ninh – Hà Nội – Thái Nguyên – Vĩnh Phúc. Hỗ trợ tra mã tương đương, tính lực và chọn phụ kiện miễn phí. Hotline: 0377 001 577 – 0962 720 692.
